결로는 우리 일상에서 흔히 볼 수 있는 현상으로, 특히 전자장비를 운용하거나 냉각 시스템을 설계할 때 큰 고민거리가 됩니다. 이번 글에서는 결로가 왜 생기는지, 이슬점의 과학적 원리를 중심으로 결로 발생 조건을 이해하고, 전자장비에서 결로를 방지하는 실질적 방법을 소개합니다.
결로는 공기 중에 포함된 수증기가 차가운 표면에서 응결하여 물방울로 변하는 현상입니다. 이 현상은 단순히 표면이 차갑다는 이유만으로 생기지 않고, 공기의 온도와 습도가 중요한 역할을 합니다. 이 두 값이 특정 조건에 도달할 때, 공기는 수분을 더 이상 기체 상태로 유지하지 못하고 응결이 시작됩니다. 그 임계 온도가 바로 이슬점입니다.
이슬점과 결로 발생의 원리
이슬점은 특정 습도와 온도에서 공기가 수증기를 포함할 수 있는 최대 용량에 도달하는 온도입니다. 예를 들어, 24도씨에서 습도가 60%라면 이슬점은 약 16도씨입니다. 즉, 공기 중에 수증기가 더 이상 기체 상태로 존재할 수 없어서 차가운 표면에 물방울로 응결하게 됩니다. 냉각 시스템에서 냉각판이나 공랭 팬이 이슬점 이하로 내려가면, 결로는 반드시 발생합니다.
결로가 문제가 되는 이유는 물방울이 전자회로에 침투해 단락을 일으키거나, 부식을 초래하고 절연 성능을 저하시킬 수 있기 때문입니다. 따라서 이슬점을 이해하고 관리하는 것이 전자장비의 안전과 장기 신뢰성을 위해 필수적입니다.
전자장비 결로 방지 실전 방법
- 온습도 관리: 장비실 내부의 온도와 습도를 지속적으로 모니터링하고, 습도가 50% 이하로 유지되도록 제습기나 에어컨을 사용합니다.
- 냉각 목표 온도 제어: 펠티어 모듈과 같은 냉각 장치는 반드시 이슬점 이상으로 표면 온도를 유지하도록 컨트롤러를 설계합니다.
- 결로수 배수 설계: 만약 결로수가 생기더라도 전자부품에 접촉하지 않도록 집수판과 배수로를 설계합니다.
- 방수 코팅: PCB나 배선 부위에 실리콘 또는 아크릴계 방수 코팅을 적용해 결로 발생 시 단락을 방지합니다.

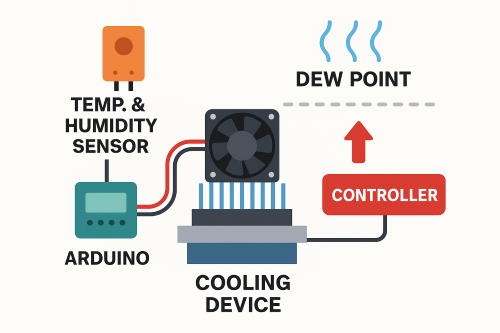

이와 더불어, Arduino나 Raspberry Pi와 같은 소형 제어기를 활용해 온습도를 실시간 모니터링하고, 냉각 장치의 동작을 자동으로 조정하면 더욱 효과적입니다. 특히 이슬점을 계산해 냉각판 온도를 조정하는 스마트 제어는 최신 전자장비에서 점점 표준화되는 방법입니다.
결로 방지를 위한 스마트 설계 사례
한 송신소에서는 10W급 PA 장비를 냉각하기 위해 펠티어 모듈과 고속 팬을 사용하였지만, 초기 설계에서는 결로 문제가 발생했습니다. 이후 온습도 센서와 Arduino 기반 제어기를 추가하여 냉각판 온도를 이슬점 이상으로 유지하도록 프로그램을 수정했습니다. 그 결과, 결로 문제를 해결하고 에너지 효율도 15% 이상 개선하는 성과를 얻었습니다.
이처럼 결로 방지는 단순히 냉각 온도를 낮추는 것 이상으로, 공기 상태와 냉각 목표를 정밀하게 제어하는 데서 해법을 찾아야 합니다.
결로는 단순한 물방울이 아닌 전자장비의 적입니다. 이슬점을 이해하고 적절한 온습도 관리, 스마트 제어, 물리적 설계를 병행한다면 결로로 인한 문제를 사전에 차단할 수 있습니다. 결로 방지는 고급 기술이 아니라, 올바른 과학적 이해와 체계적 설계에서 시작됩니다.
결로 방지는 전자장비의 수명을 늘리고, 시스템 신뢰성을 확보하는 핵심 요소입니다.
