펠티어 모듈은 소형 전자 장비의 국부 냉각에 매우 유용한 도구입니다. 하지만 펠티어 냉각 공기를 PA(Power Amplifier) 장비에 주입할 경우, 냉각 효과만큼이나 결로 발생 위험도 커질 수 있습니다. 이번 글에서는 펠티어 냉각 공기 주입 시 PA 장비 내부에 결로가 어떻게 발생하는지 시뮬레이션 사례를 통해 살펴보고, 이를 방지하기 위한 설계 포인트를 소개합니다.
결로는 공기 중의 수증기가 차가운 표면에서 응결하여 물방울로 변하는 현상입니다. 냉각 공기가 이슬점 이하로 내려가면, 장비 내부의 금속 표면과 회로판에 물방울이 맺혀 단락, 부식, 절연 저하 등의 치명적인 문제를 유발합니다. 이 때문에 냉각 공기 주입 설계에는 결로 시뮬레이션과 이슬점 관리가 필수입니다.
펠티어 냉각 공기 주입 시뮬레이션 조건
다음은 시뮬레이션에 사용된 주요 조건입니다.
- 외기 조건: 28°C, 상대습도 70%
- PA 장비 내부 온도: 35°C (냉각 전)
- 펠티어 냉각 공기 목표 온도: 18°C
- 이슬점 온도: 약 22°C

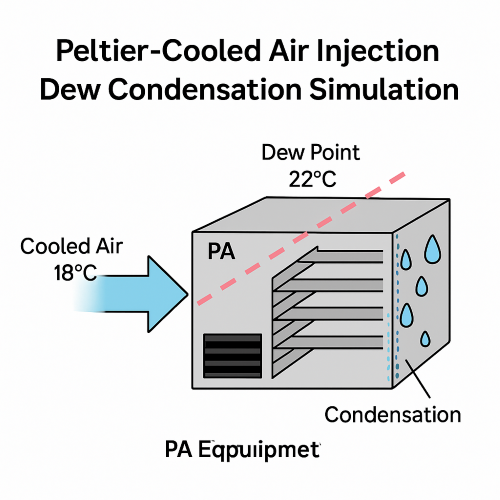

위 조건에서는 펠티어로 냉각된 18°C 공기가 이슬점(22°C) 이하이기 때문에, 장비 내부 표면과 공기 접촉부에 결로가 발생할 수밖에 없습니다. 시뮬레이션에서는 공기 흐름, 온도, 습도, 표면 접촉 시 물방울 발생 패턴을 분석하였습니다.
결로 발생 시뮬레이션 결과
- 냉각 공기 주입 10분 후, PA 내부 방열판 표면과 RF 모듈 근처에서 물방울 응결 시작
- 20분 경과 시, 회로판 일부가 젖으며 절연 저하가 발생 가능
- 1시간 이상 지속 시, 응축수가 드립 형식으로 떨어질 위험
이 시뮬레이션은 냉각 공기 주입 시 결로 방지 설계의 필요성을 강조합니다.
결로 방지 설계 포인트
- 냉각 공기 온도 목표는 이슬점 + 3°C 이상으로 설정
- 온습도 센서와 Arduino 기반 제어로 실시간 이슬점 모니터링
- 덕트 설계: 냉각 공기를 장비 외곽으로 순환시켜 내부 표면과 직접 접촉을 최소화
- 응축수 배수 설계: 결로 발생을 대비해 집수판과 배수관을 추가
- PCB 방수 코팅: 비상 상황에서 회로 단락 방지
시뮬레이션을 기반으로 설계하면 PA 장비의 안정성을 높이고, 냉각 효율과 안전을 동시에 확보할 수 있습니다.
펠티어 냉각 공기 주입은 강력한 냉각 솔루션이 될 수 있지만, 결로 방지 대책 없이는 장비 손상의 원인이 될 수 있습니다. 시뮬레이션과 스마트 제어, 물리적 방수 설계를 결합해 안전하고 효율적인 냉각 시스템을 완성하시기 바랍니다.
펠티어 냉각 공기 설계는 결로 방지와 이슬점 관리가 핵심 성공 요소입니다.
