10W급 PA(Power Amplifier) 장비는 소형 송신소, 중계기, 실험용 RF 시스템 등에서 널리 사용됩니다. 이 장비들은 상대적으로 소형이지만 24시간 연속 운용되는 경우가 많아 발열이 누적되면 성능 저하와 수명을 단축시킬 수 있습니다. 이번 글에서는 10W급 PA 장비의 냉각을 위한 실전적인 설계 전략, 특히 공랭, 펠티어, 덕트를 병렬로 운영하여 효율을 극대화하는 방법을 소개합니다.
PA 장비의 발열은 전력 손실에서 기인하며, 평균적으로 입력 전력의 30~50%가 열로 전환됩니다. 즉, 10W 출력 PA의 경우 약 10W 내외의 발열이 지속적으로 발생합니다. 이를 효율적으로 처리하지 않으면 장비 내부 온도가 상승하며, 이는 RF 특성 악화, 부품 열화, 결로 발생 등의 문제로 이어집니다.

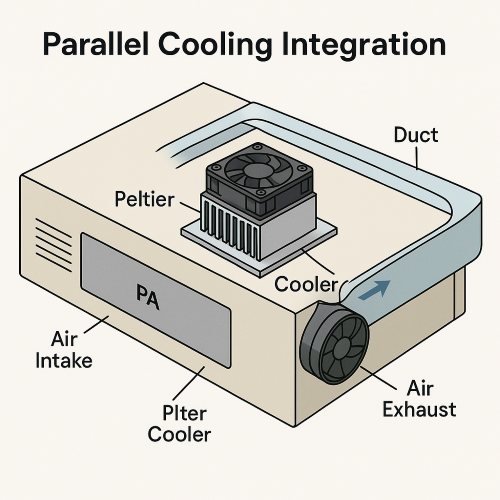

공랭, 펠티어, 덕트의 병렬 냉각 전략
냉각 설계의 기본은 공랭입니다. PA 장비에는 통상 전면 흡입구와 후면 배기구가 존재하며, 이 경로를 따라 고속 팬이 공기를 순환시킵니다. 공랭만으로는 한계가 있기 때문에 추가적으로 펠티어 냉각과 덕트 설계를 병렬로 결합해 냉각 성능을 강화할 수 있습니다.
공랭: 고풍량 저소음 팬을 사용해 내부 공기 흐름을 최적화합니다. 이때 흡입구에는 필터를 장착해 먼지 유입을 방지하는 것이 중요합니다.
펠티어 냉각: 펠티어 모듈을 장비 외부의 히트싱크와 결합하거나, 흡입 공기 온도를 낮추는 용도로 사용합니다. 단, 결로 방지를 위해 이슬점 이상 온도로 제어하는 스마트 제어 회로가 필요합니다.
덕트: 발열면 방열판과 배기구를 직접 연결하는 덕트를 설계해 열기를 효율적으로 실외로 배출합니다. 이 덕트는 PA 내부의 열적 경로를 단순화하여 공기 흐름 저항을 최소화하는 것이 핵심입니다.
각 냉각 방식의 장단점
- 공랭: 비용이 저렴하고 단순하지만 고온 환경에서는 냉각 효율이 떨어질 수 있습니다.
- 펠티어: 국부 냉각 효과는 뛰어나지만 발열면 방열이 부족하면 냉각 성능이 급격히 저하됩니다. 또한 추가 전력 소모가 발생합니다.
- 덕트: 열기 배출을 실외로 강제화할 수 있으나, 초기 설계와 설치에 시간과 비용이 소요됩니다.
이 세 가지 방식을 병렬로 결합하면 서로의 단점을 보완하고 안정적인 냉각 시스템을 구축할 수 있습니다.
추천 설계 조합
10W급 PA 장비의 냉각을 위한 최적 조합은 다음과 같습니다.
- 80mm 이상 대형 저소음 공랭 팬 + 알루미늄 히트싱크
- TEC1-12706 펠티어 모듈 + 스마트 컨트롤러(이슬점 모니터링 포함)
- 후면 배기 덕트 + 고속 배기 팬 + 실외 열기 배출
이 조합은 결로, 과열, 소음, 에너지 효율을 모두 고려한 설계입니다. 특히 펠티어 냉각을 사용할 때는 결로 방지와 발열면 방열 설계를 반드시 포함해야 합니다. 이를 위해 Arduino 기반 제어 시스템을 추가하여 이슬점 이하 냉각을 방지하고, 필요 시 릴레이로 펠티어 모듈을 제어하도록 구성하면 이상적입니다.
10W급 PA 장비는 작지만 연속 운용 시 상당한 발열이 발생합니다. 공랭, 펠티어, 덕트를 병렬로 설계하면 열 관리가 훨씬 수월하며, 장비 수명과 성능을 동시에 향상시킬 수 있습니다. 특히 무인 송신소나 산업 현장에서는 자동화 제어와 결합된 냉각 시스템을 도입하여 관리 부담을 줄이는 것이 미래 지향적 솔루션입니다.
10W급 PA 장비 냉각은 단순한 팬 추가가 아니라, 공랭과 펠티어, 덕트를 결합한 통합 설계가 관건입니다.
