PA 장비용 펠티어 + 덕트 결합 냉각 설계 전략을 상세히 설명한 블로그입니다.
PA(Power Amplifier) 장비는 장시간 연속 운용 시 상당한 열을 발생시키며, 이를 효과적으로 냉각하지 않으면 성능 저하와 장비 수명 단축, 심지어 고장으로 이어질 수 있습니다. 이 글에서는 펠티어 냉각 시스템과 덕트 설계를 결합하여 PA 장비의 열 관리를 최적화하는 전략을 상세히 소개합니다. 결로 방지, 에너지 효율, 유지보수 편의성까지 고려한 실전 설계 포인트를 담았습니다.
펠티어 모듈은 전기를 공급하면 한쪽 면은 냉각되고, 다른 쪽 면은 발열되는 특성을 가집니다. 이 점을 이용해 PA 장비의 공랭 팬과 덕트 시스템과 병행하면 국부 냉각과 열기 강제 배출을 동시에 실현할 수 있습니다.

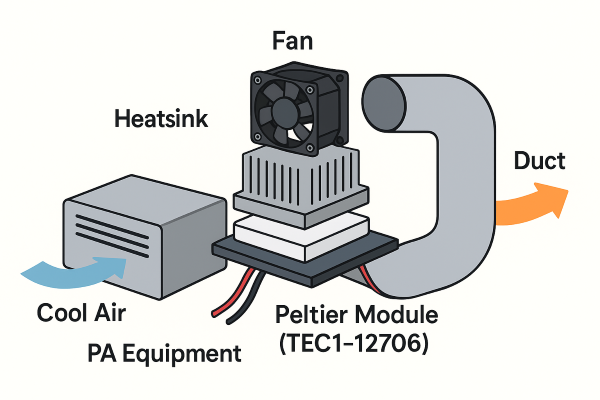

펠티어 + 덕트 병행 설계 개요
PA 장비 냉각을 위해 권장되는 설계 조합은 다음과 같습니다.
- 펠티어 모듈 (TEC1-12706): PA 주요 발열부에 국부 냉각 적용
- 대형 히트싱크 + 고속 팬: 펠티어 발열면 방열 강화
- 덕트: 펠티어 발열면과 PA 배기구를 직접 연결해 열기 외부 강제 배출
- Arduino 제어: 이슬점 계산 및 냉각 목표 온도 자동 조절
덕트는 열기를 PA 장비 외부로 빠르게 이동시켜 펠티어의 효율을 높이고, 장비 내부 온도를 일정하게 유지하는 데 기여합니다.
설계 시 고려할 주요 요소
- 펠티어 냉각 목표 온도: 이슬점 + 3°C 이상으로 설정하여 결로 방지
- 덕트 직경: 최소 80mm 이상, 공기 흐름 저항 최소화
- 발열면 방열 성능: 히트싱크 방열 면적을 넉넉히 확보 (권장 100x100mm 이상)
- 팬 풍량: 펠티어 모듈당 30CFM 이상
- 결로수 배수 설계: 냉각판 주변에 집수 트레이 추가
덕트를 적용하면 장비 내부 공기 흐름을 단순화할 수 있어, 불필요한 열적 저항을 줄이고, 유지보수 시 장비를 개방하지 않고도 냉각 공기 흐름을 점검할 수 있습니다.
스마트 제어 설계
Arduino 또는 Raspberry Pi 기반 제어기를 이용해 다음 기능을 구현할 수 있습니다.
- 온습도 실시간 모니터링
- 펠티어 ON/OFF 자동 제어
- 덕트 팬 회전수 가변 제어
- 결로 경보 출력 (LED 또는 알람)
이와 같은 스마트 제어를 통해 냉각 효율을 높이고, 불필요한 전력 소모를 줄이며, 장비 손상 위험을 최소화할 수 있습니다.
<
PA 장비 냉각은 단순한 팬 추가만으로는 한계가 있습니다. 펠티어 냉각과 덕트를 결합한 병행 설계는 국부 냉각과 열기 강제 배출의 장점을 동시에 살리며, 결로 방지와 에너지 절감 효과도 거둘 수 있습니다. 스마트 제어까지 더하면 장비 수명과 안전성을 획기적으로 높일 수 있습니다. 지금부터 체계적인 설계로 안정적이고 효율적인 냉각 시스템을 완성해 보세요.
펠티어와 덕트 결합 설계는 PA 장비 냉각의 최적 솔루션입니다.
