PA(Power Amplifier) 장비는 고출력 동작과 열 발생이 많기 때문에 냉각 시스템이 필수적입니다. 그러나 냉각 과정에서 공기 중의 수증기가 응결하여 결로가 발생하면, 장비 내부 회로에 치명적인 손상을 줄 수 있습니다. 이를 방지하기 위한 핵심 전략이 바로 이슬점 계산과 모니터링입니다. 이번 글에서는 이슬점의 의미, PA 장비에 적용하는 방법, 스마트 모니터링 시스템 설계에 대해 상세히 설명합니다.
이슬점은 공기 중 수증기가 응결하기 시작하는 온도를 의미하며, 냉각 시 이슬점 이하의 표면이 존재하면 결로수가 발생하게 됩니다. 따라서 PA 장비 냉각에서는 이슬점을 항상 관리해야 합니다.
PA 장비용 이슬점 관리의 중요성
- 결로수 단락 방지: RF 모듈과 PCB 회로 손상 예방
- 장비 수명 연장: 부식과 절연 저하 방지
- 정밀 냉각 설계: 불필요한 과냉 방지로 에너지 절감
이슬점 기반 냉각은 단순 온도 센서 냉각보다 안전성과 효율이 높습니다.

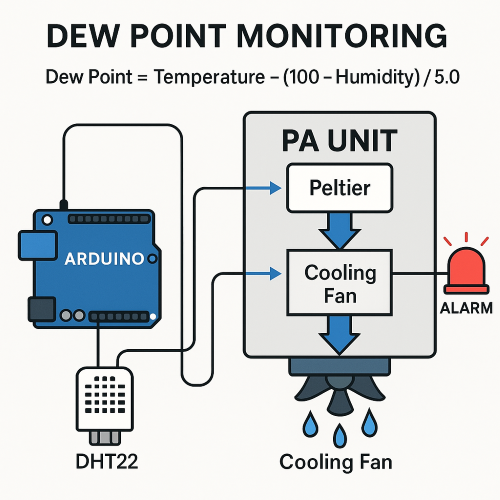

스마트 이슬점 모니터링 시스템 구성
- DHT22 또는 SHT31 센서: 온도와 습도를 정밀 측정
- Arduino 또는 Raspberry Pi: 이슬점 연산 및 기록
- 알람 및 로깅: 이슬점 임계 초과 시 경보 출력 및 데이터 저장
- 펠티어 + 팬 제어: 이슬점 +3°C 이상 목표 유지 자동 제어
이슬점 계산은 Arduino에서 아래와 같은 간단한 수식으로 처리할 수 있습니다:
float dewPoint = temperature - ((100 - humidity) / 5.0);
이 값을 기반으로 냉각기를 제어하면 결로 위험을 크게 낮출 수 있습니다.
설계 시 주의사항
- 센서 설치 위치: 장비 내부 공기 흐름을 대표하는 위치 선정
- 이슬점 +3°C 이상 냉각판 온도 유지
- 장시간 로깅으로 계절별 이슬점 변화 데이터 확보
- 결로수 배수 설계와 방수 코팅 보조 적용
스마트 모니터링은 실시간 데이터로 설계 한계를 보완하고 유지관리 효율을 높이는 역할을 합니다.
PA 장비의 냉각 설계에서 이슬점 관리와 모니터링은 선택이 아닌 필수입니다. 이슬점을 기반으로 냉각을 제어하면 결로로 인한 치명적인 장비 손상을 예방할 수 있습니다. 지금부터 스마트 이슬점 모니터링 시스템을 도입해 결로 없는 안정적인 냉각 환경을 구축해 보세요.
이슬점 관리와 모니터링은 PA 장비 냉각의 안전과 효율을 모두 잡는 해법입니다.
